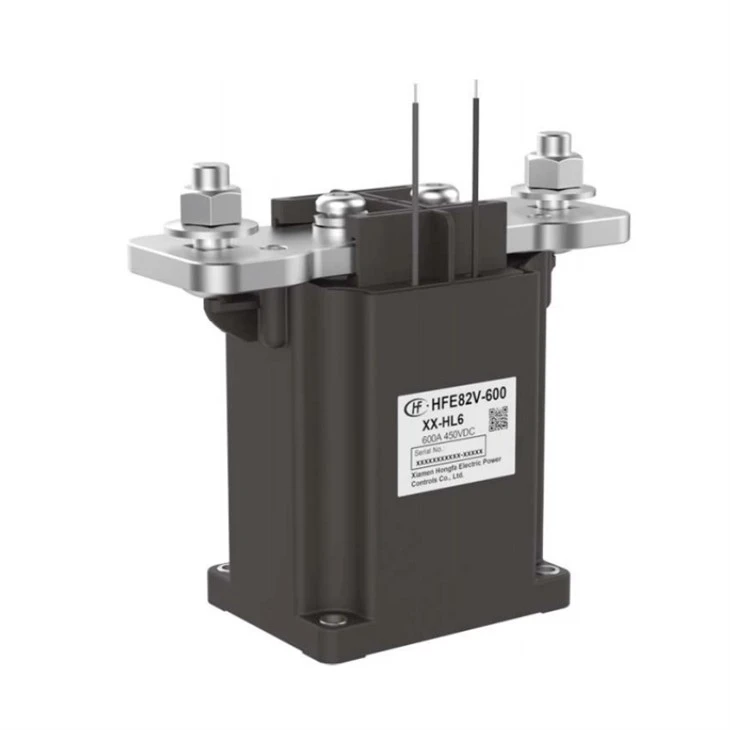

HFE82V-600 HONGFA DC mágneskapcsoló tekercs feszültség 12/24V 600A

iparág--specifikus attribútumok

Elektromos áram típusa

DC

Fázis

2

Fő áramkör névleges áram

20A

Egyéb attribútumok

Modellszám

HFE82V-20 HONGFA

Márkanév

HONGFA

Származási hely

Kína

Méretek

78.0 x 39.8 x 46.1

Ellenállás

4,5 mohm

Kapcsolatfelvétel minősítése

20A

Terhelési feszültség

450V 750V 1000V

Max törési áram

200A

Maximális kapcsolási teljesítmény

30 kW

Tekercs feszültség

12 24 48V

Tekercs teljesítmény

2.6W

Csomagolás és szállítás

Egységek eladása

Egyetlen elem

Egyetlen csomagméret

9X5X6 cm

Egyetlen bruttó tömeg

0,250 kg

A modulparaméter neve

HFE82V-600

Körvonal méretei (mm)

146.0x66.6x132.8

Kapcsolattartási megállapodás

1 A nyomtatvány

Érintkezési ellenállás

Kisebb vagy egyenlő, mint 0,15 mΩ (600 A-nél)

Felvevő{0}}feszültség (VDC)

Legfeljebb 75% Un

Kapcsolatfelvétel minősítése

600A

Terhelési feszültség

450V 750V

Max. megszakító áram

2500A(800VDC)1op

Max. kapcsolási feszültség

1000VDC

Max. kapcsolási teljesítmény

600 kW

Elektromos állóképesség

Készítés: 50000 művelet
(750 VDC 120 A, 0,6 s be: 5,4 s kikapcsolva)
Kapcsolás: 100000 művelet (800VDC, 10A)
Kapcsolás: 10000 művelet (800VDC, 100A)
Kapcsolás: 100 ops (1000VDC, 600A)

Környezeti hőmérséklet

(-40ºC ~ 85ºC)

Dielektromos
erő

Között
tekercs és érintkezők

4000 VAC 1 perc

Között
nyitott kapcsolatok

3000 VAC 1 perc

Kereszthivatkozás

TYCO: TE600
